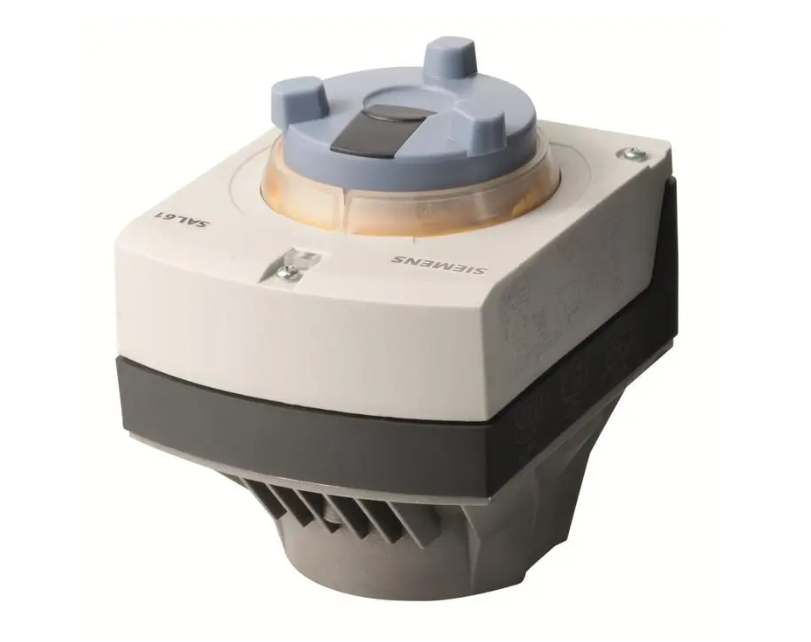

一、西门子电动角行程执行器 SAL31.. SAL61.. SAL81.. SAL61..产品说明
技术参数表 N4502
角行程 90 °
防护等级 IP54
环境温度 -15…55 °C
介质温度 -10...120 °C
安装位置 垂直于水平面
位置反馈 DC 0...10 V (SA..6..)
用于滑阀和蝶阀的电热执行器 10…20 Nm
用于控制三通滑阀VBF21.. 和碟阀VKF41.. 的旋转式执行器，用于控制和防护关闭的阀门在加热、通风和空
调系统中的操作。
带有手动调节器和位置指示器，LED状态指示。
带有辅助开关、电位计、功能模块和阀杆的可选功能。
SA..81..‚ SA..61.. 通过UL认证
二、西门子电动角行程执行器 SAL31.. SAL61.. SAL81.. SAL61.. 基本参数表
工作电压 定位信号 功率消耗[VA ] 定位时间[s] 力矩 [Nm] 订货号 型号
AC 230V 3-位 3.5 120 10 S55162-A108 SAL31.00T10
AC 230 V 3-位 6.5 30 10 S55162-A109 SAL31.03T10
AC 24 VDC 24 VDC 0...10 VDC 4...20 mA0...1000Ohm4 120 10 S55162-A100 SAL61.00T10
AC 24 VDC 24 VDC 0...10 VDC 4...20 mA0...1000Ohm8.5 30 10 S55162-A101 SAL61.03T10
AC 24 VDC 24 V3-位 4 120 10 S55162-A104 SAL81.00T10AC 24 VDC 24 V3-位 4 30 10 S55162-A105 SAL81.03T10AC 24 VDC 24 V3-位 4 30 10 S55162-A105 SAL81.03T10SAL31../61../81..系列概览
产品标题 技术参数表 订货号 型号
SA..31../SA..61../SA..81..辅助开关 N4501 S55845-Z103 ASC10.51
电位计0...1000 Ohm for SA..31../SA..81.. N4501 S55845-Z106 ASZ7.5/1000
产品标题 技术参数表 订货号 型号
用于把SAL..安装在VKF41..上的安装部件 N4502 S55845-Z101 ASK33N
用于旋转式执行器SAL..系列的附件
用于SAL..安装套件
三、西门子电动角行程执行器 SAL31.. SAL61.. SAL81.. SAL61..应用
用于西门子的 VKF41.. 系列蝶阀和 VBF21.. 系列旋塞阀，作为暖通空调系统中的控
制阀或开关阀。
