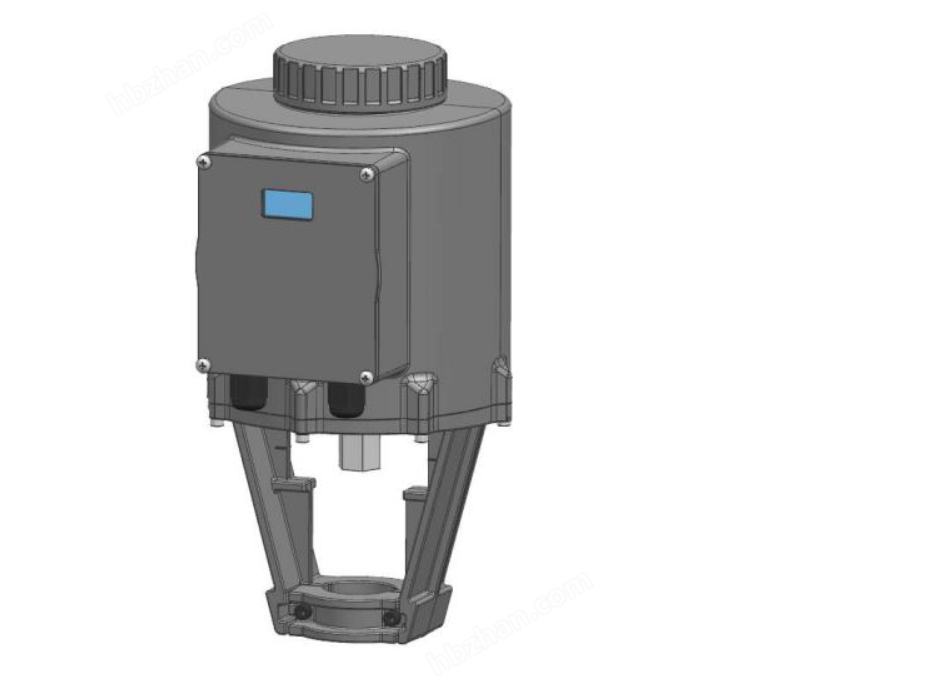

DLB数字式（智能型）电动阀门执行器
主要应用于暖通系统，也应用于工业领域，搭载A8智能阀门执行器控制系统，具有强大的拓展功能和可靠的稳定性。
型号：DLB430 DLB465 DLB4120 DLB4250
DLB410-30DLB420-50 型数字式（智能型）电动阀门执行器DLB450-200
主要应用于暖通系统，也可应用于工业领域，搭载 A8 智能阀门执行器控制系统，具有强大的拓展功能和可靠的稳定性。
最大行程：40mm
工作电压：AC24V（AC220V、AC380V 可选） 控制信号：4-20mA、RS485 或开关信号
控制精度：0.1% 复位功能：可选
调节特性：线性（可选等比例） 阀位反馈：4-20mA、RS485
行程设定：自动行程校验或数字式行程设定状态显示：LED 显示屏显示
环境温度：-20～70℃ 防护等级：IP65
手动调节和位置指示功能
调节力 1000N-3000N，2000N-5000N，5000N-20000N 多档可调
直接安装在阀门上无需调节
自动零点跟随阀门零点，阀芯磨损自动补偿，保持阀门紧闭阀门故障报警
用心的设计，优质的保障DLB 系列执行机构采用的是齿轮减速器，使用大模数齿轮及高频淬火工业，提高了齿面的硬度，提高了耐磨度，确保执行机构的使用寿命；
全铝合金外壳防护与塑料外壳相比更加坚固；
采用能够承受
50000N 推力的丝杆及铝青铜丝杆套，大大提高了产品的过载能力及寿命； 非接触式阀位传感器保证了信号免受温度、电磁的干扰，提高了执行机构的稳定性；
率先采用的实时监控电机运行状态，控制运行电流防止过力矩输出； 采用低压驱动技术，让电机及电子元器件拥有更长的使用寿命。
用心制造，优质的保证
执行机构的全部原材料及零部件均经过严格的筛选，特别是电子元器件，保证所有物料必须满足设计要求； 整机零部件均采用高精度CNC 加工设备加工，保证零部件的精度；
传动齿轮采用高频淬火，确保执行机构在全寿命周期极小的磨损，保证执行机构的运行精度； 每一块电路板都经过 3 防处理及老化测试，保证控制系统能稳定运行；
洁净装配，保证出厂的每一台产品运行稳定可靠。
可靠性测试，优质验证
通过 24 小时不间断，经历高温、高湿环境、完全自然环境，目前已经超过 10 万多次的启闭，超过国家标准规定的的测试
寿命 13 倍，执行机构依然正常平稳运行； 通过严苛的电磁兼容测试；
通过严苛的 CE 安全测试；
通过严苛的IP68 防护等级测试。
八大功能 “优智”体现
用“芯”的设计，控制更精准采用高性能 32 位微处理器，数字化处理输入信号，存储执行器设定信息，控制电机转停，实时监控诊断执行器运行状态， 处理阀位信号并输出反馈信号。
通过对电机实施数字化的控制，能将电机的旋转控制在 0.36°范围内，甚至更小，大大提高了执行机构的控制精度。
通过对电机实施数字化的控制，执行机构在运转是慢速启动，快速运动，接近目标位置时自动减速到达目标时停止运行， 这个运动曲线能与变频控制相媲美，提高了执行机构的定位精度。
采用OLED 显示，指示更清晰采用OLED 显示，黑底黄字，显示清晰明亮。使用者能便捷的观察到执行器的相关信息。
完善的自诊断及保护功能，使用更安全
丰富的诊断及处理功能，对电机温度、电流、电压及阀位进行实时监控，出现故障及时报警，同时在紧急情况下可实现保位或运行到预先设定的位置。
先进的自整定功能及行程设定功能，调试更轻松，更简单
一键式自动行程整定技术，使执行机构的行程与阀门的机械行程完美重合。
在无法使用阀门自身的机械位置时，执行机构还提供了数字式的行程设定模式，操作者只需通过按键调整行程位置， OLED 显示屏同步显示行程数据。
调试更轻松，更简单
自动的零点跟随技术，极大的提高阀门的使用寿命
执行机构在阀瓣磨损的情况下能始终跟随阀瓣与阀座紧密关闭的基准为零点，保持预先设定的行程运行。
零点跟随技术保证了阀门在关闭时始终保持紧闭状态，减少因关闭不严造成介质对阀瓣的冲刷损伤，大大提高了阀门的使用寿命。
完整的运行历史记录，便于事情的追踪
执行机构存储了历史运行信息，包括运行时间，启停次数，阀门启闭次数，报警原因等，为设备的维护提供依据。
支持现场总线，便于工程管理
可根据用户需求，开通相应的通讯协议，可实现与现场总线的数字控制无缝对接，获取执行机构的相关信息。
灵活的输入、输出信号组合，便于实现各种控制
执行机构标配了
RS485 数字信号、4-20mA 模拟信号及开关信号，选配远程故障报警、就地/远程操作远程信号，便于用户进行连锁控制和报警指示。
外形尺寸
阀体、阀杆加工接口 安全说明在安装和操作之前请仔细阅读安全操作说明； 如果操作不当有触电和机械伤人危险；
如果操作不当存在可能导致轻微人身伤害的危险和造成产品损坏的危险； 如果操作不当可能会造成关联产品损坏。
安装调试步骤：
1
将执行器固定到阀门上； 2
连接阀杆将连接螺母套在阀杆上； 将卡环卡到阀杆上；
将连接螺母锁紧到执行器的推杆上，完成连接。
3 接线
打开接线盒面板；
按照接线盒背面的接线图连接线路，信号部分的接线请选择需要的连接即可，其它端口不必处理，如果使用 3 线模拟信号控制，请将输入地与输出地并线；
注意：接线部分电源与控制信号请分开走线以免干扰信号。
4 行程设定
请先确认零点位置，出厂设置零点位置是上零位（拨码开关OFF），如需下零位请将接线板上的单个红色拨码 SW5 拨至 ON；
上电后，系统自动找零点；
● 如果使用阀门自身的机械位置时，请按住SW3 按键 3 秒，屏幕显示“扫描。。。”，完成后屏幕显示“扫描完成。。。”，执行器回零，即设定完成；
● 如果不能使用阀门自身的机械位置时， 轻触SW3 一下，此时屏幕显示“行程设定。。。”，按SW1 或 SW2 调整到需要位置， 此时屏幕会显示“xx.xx mm”，最后再轻触SW3，行程设定完成。
5 输出推力调节
通过调整接线板上的 8 位拨码开关的 1、2、3 号拨码，可设定输出推力，其他拨码是功能使用，请不要拨动，否则会带来执行器故障。
拨码对应的输出推力见面板背面的表格。
6 调试完成
调试完成后请将接线板左侧的 P4 跳线上的跳线帽切换到中下接通，此时 4-2mA 控制信号才能使用。
手动操作
注意：通电时禁止手动操作；
打开上盖；
取出扳手；安装到转轴上，按照指示方向进行开关操作。
本执行器采用的是永磁电机，手动时可能会有轻微卡顿，是由于电机发电造成的，属于正常现象，放心使用。
后续对产品的设计和规格进行修改而不另行通知
技术咨询：15098848188
