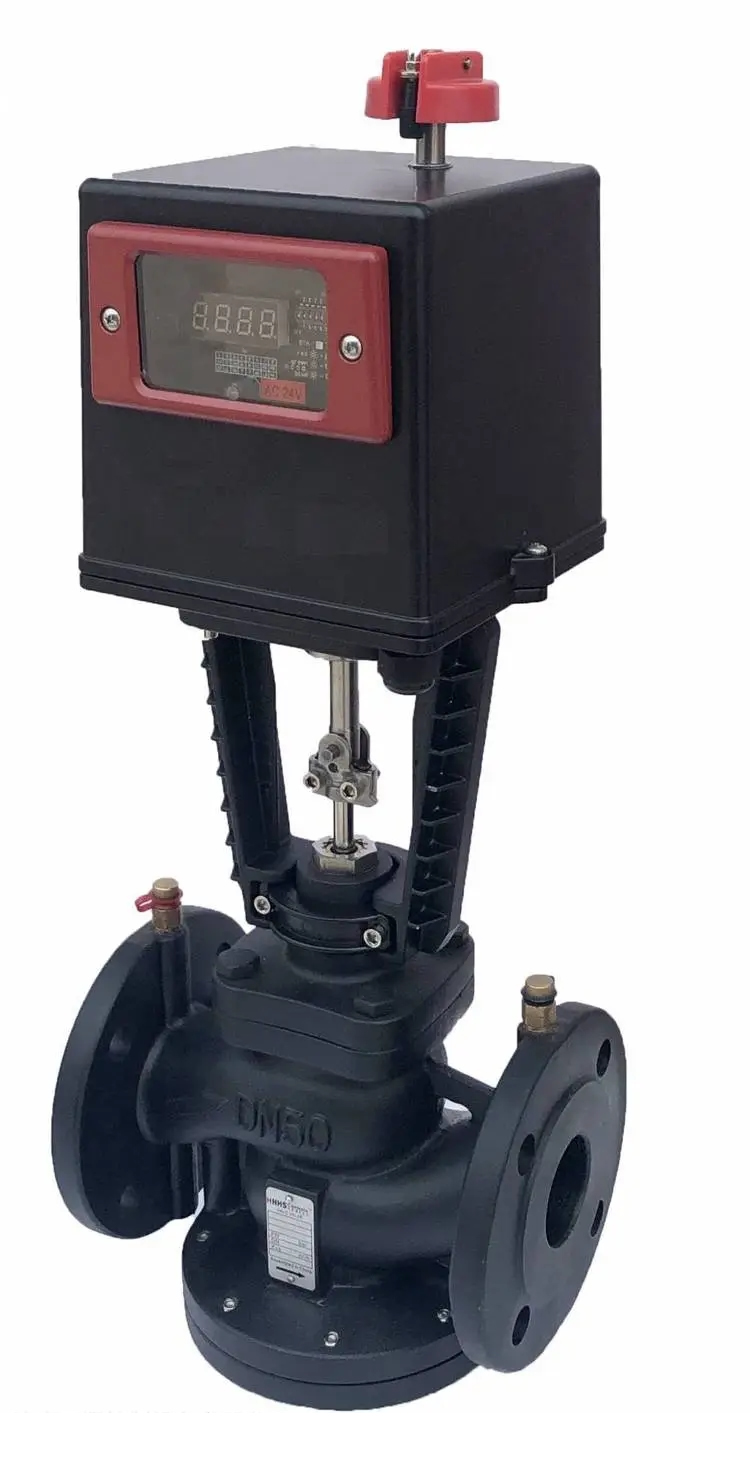

电动阀门驱动器
适用于行程<42m m阀体,额定输出力1800N/3000N/5000N
H C 1800-.../HC 3000-.../H C 5000-...:比例调节型,
0 (2),0VDC,0④—20m A多种控制信号
H D 1800-.../H D 3000-.../H D 5000-...:H位浮点型,接收三位控制信号 调节力量最大可达2000N /3500N /5500N
交流限力式永磁同步电机,可按固定扭矩输出力
输入/阀位反馈信号:0 (2) "10VDC, 0 (4) "20m A可搭配选择(仅比例调节型)
LED数字显示窗口,对驱动器的运行状态一目了然
流量特性曲线:等百分比和等线性可选(仅比例调节型,用拨码开关设定)
比例调节型和三位浮点型与一体的智能型驱动器
用途
用于二通阀,三通阀HF, HL...系列型号的阀门驱动器,驱动器行程为42皿 环境温度:-10〜60°C (三位浮点型)/ -10~50°C (比例调节型)
阀内介质温度:-25~+130°C (水阀)/2〜+180°C (蒸汽阀)
备注:
1. 阀内介质温度如在2〜+220°C (高温蒸汽阀),2~+450C (超高温蒸汽阀)范围内,驱动器需选配高支架功能,订货 时提前说明
2. 阀内介质温度低于O°C时,如:制冷剂(R12. R22. R134a. R202),乙二醇等,应在阀杆部分加电加热套,防止阀杆与阀体 连接部分结霜,结冰。
功能 |
比例调节型 | HC1800-... /HC3000-.. | ./HC5000-...是通过端子丄,Y信号进行控制。 |
HC1800-... | 控制信号丄,Y值增大: | 驱动器主轴伸长,与之配合的阀杆缩进 |
HC3000-... | 控制信号丄,Y值减小: | 驱动器主轴缩进,与之配合的阀杆伸长 |
HC5000-... | 控制信号丄,Y值不变: | 驱动器主轴和与之配合的阀杆保持在当前位置 |
控制信号/ | 备注: |
|
阀位反馈信号: | 1 .此状态为驱动器出厂设定反向模式,如需正向模式(既控制信号增加,驱动器主轴缩进运行),只需将拨码开关S2的 |
0 (2) ~1OVDC, | 第5位从ON拨至OFF即可。 |
|
0 (4) "20mA | 2.请注意阀杆缩进、伸长与阀门趋向于全开、全关的对应关系。我司生产的不锈钢阀门和法兰铸钢阀门一律为:阀杆缩 |
| 进,阀门趋向开。我司生产的动态平衡电动调节阀为:阀杆缩进,阀门趋向关。 |
1/9 |
|
|
驱动器主轴伸长,与之配合的阀杆缩进,关闭阀门 驱动器主轴缩进,与之配合的阀杆伸长,打开阀门 驱动器主轴和与之配合的阀杆保持在当前位置
订货和运输订货时,需说明驱动器型号和所需附件型号: 例如:
HC1800-24-M2根据客户要求(驱动器,阀门和附件分别包装和运输)或者(驱动器,阀门和附件组装运输)
组合设备
H1800/H3000/H5000电动阀门驱动器使用于驱动器行程10mm-40mm的二通阀和三通阀HL..., HF系列。
型号 | DN(mm) | PN(Mpa) | 技术资料编号 |
两通阀 |
HL...-2V(内螺纹铸钢水阀) | 15...80 | 1.6/2.5 可选 | HL-02 |
(内螺纹不锈钢水阀) | 15...65 | 1.6/2.5 可选 | HL-02 |
HL...-2S(内螺纹铸钢蒸汽阀) | 15...50 | 1.6/2.5 可选 | HL-02 |
(内螺纹不锈钢蒸汽阀) | 15...50 | 1.6/2.5 可选 | HL-02 |
HF...-2S(法兰铸钢水阀) | 15...150 | 1.6/2.5 可选 | HF-02 |
HF...-2A (法兰蒸汽阀) | 15...150 | 1.6/2.5 可选 | HF-02 |
HF...-2A(法兰高温蒸汽阀) | 15...150 | L6/2.5可选 | HF-02 |
HF...-2P (法兰超高温蒸汽阀) | 15...150 | 1.6/2.5 可选 | HF-02 |
三通阀(用于“分流”和“合莎 | V'功能的控制阀) |
HL...-3V(内螺纹水阀) | 15...80 | 1.6/2.5 可选 | HL-03 |
HF...-3V (法兰水阀) | 15...150 | 1.6/2.5 可选 | HF-03 |
HF...-3S(法兰蒸汽阀) | 15...150 | 1.6/2.5 可选 | HF-03 |
HF...-3A(法兰高温蒸汽阀) | 15...150 | [.6/2.5 可选 | HF-03 |
HF...-3P(法兰超高温蒸汽阀) | 15...150 | 1.6/2.5 可选 | HF-03 |
HF...-3A(法兰蒸汽阀) | 15...150 | 1.6/2.5 可选 | HF-03 |
HF...-3P(法兰蒸汽阀) | 15...150 | [.6/2.5 可选 | HF-03 |
机械设计
• 免维护,电动驱动器
• HC1800/HC3000/HC5000...驱动器配有交流同步电机
• 新型手动,转动轻便快捷
•
HD1800/HD3000/HD5000...驱动器限位开关
• 流量特性:线性(line)
• 手动功能选配
2/9
A:将驱动器与阀体的机械连接安装完毕。
B:关闭驱动器电源。
C:将电源与控制信号线连接完毕。
D:将拨码开关设定到需要的位置,当拨码开关位置设定完成后,再打开驱动器电源开 关,设定功能既生效(拨码开关可带电设定)。
E:打开驱动器电源开关。
F:自适应:此步骤的目的为使驱动器与阀体进行行程匹配
1) 打开驱动器电源,把拨码开关S2的第8位拨到OFF位置,可使驱动器进入自检行程 的状态
2) 运行指示灯(RUN)闪烁(频率约为1HZ),驱动器先伸出运行至下极限位置,然后 再缩进运行至上极限位置(此时驱动器将不受控制信号的控制)。
3) 约2分钟后运行指示灯(RUN)停止闪烁,此时驱动器与阀体的自适应结束,阀体 与驱动器的配合调节完成,再把拨码开关S2的第8位拨到ON位置,此时驱动器的运行 方向由控制信号控制。
只需拨动拨码开关S2的第六位,便可在比例调节型与三位浮点型之间自由切换! 三点控制时,驱动器将不受控制信号的控制。
注明:当驱动器在通电情况下,若需自适应,把驱动器电路板上(SW)八位拨码开 关的第八位拨到OFF (AS)位置,驱动器则进入自适应状态。自适应现象与上述(2) (3)现象相同
注意:出厂默认设定为上电不自适应,即每次断电再通电,驱动器的运行方向由 控制信号控制(仅比例调节型)。驱动器第一次通电时需将拨码开关S2的第8位 拨到OFF位置进行行程自检,自适应时LED灯闪烁直到自适应结束。自适应的时 间根据行程的大小和速度快慢各不相同,大致需几分钟时间。自适应结束后行程 信息被记录到储存器中,需再将拨码开关S 2的第8位拨到0 N位置
如果不需要上电不自适应功能,可将拨码开关SW的第八位拨到ON位置,即可改 为上电自适应模式,现象同上述2。每次断电后再通电,驱动器将自动重复自适 应操作!
3/9
电动驱动器型号 | 额定输出力量 | 实际输出力量 | 工作电压 | 控制信号 | 运行时间 |
HC1800-24-N2/M2 | 1800N | 1800N-2000N | 24WKC | 0(2广10VDC, 0(4广20mA | 3.13S/mm(50HZ) |
HD1800-24-N2/M2 | 1800N | 1800N-2000N | 24VAC | 3-位 | 3.13S/mm(50HZ) |
HC3000-24-N2/M2 | 3000N | 3000N-3500N | 24VAC | 0(2广 10VDC, 0(4) "20mA | 3.13S/mm(50HZ) |
HD3000-24-N2/M2 | 3000N | 3000N~3500N | 24VAC | 3-位 | 3.13S/mm(50HZ) |
HC5000-24-N2/M2 | 5000N | 4500N~5500N | 24VAC | 0(2)~10VDC,0(4)〜20mA | 2.7S/mm(50HZ) |
HD5000-24-N2/M2 | 5000N | 4500N-5500N | 24VAC | 3-位 | 2.7S/mm(50HZ) |
备注:1.手动功能可选择,M表示带手动功能,N表示不带手动功能,不带手动功能 则为 HC1800-24-N2
2.具体的运行时间要依据阀体行程
接线图
24v~ | 1 | 1 | Y | p | D | U |
| Power V ► 24vAC | — | V ► Input Singal」 W Output S | + L 1 ► ingal | +祚 A L 1 | 4 J |
接线图:比例控制/三点控制(24VAC)
HC/HD1800-24...
HC/HD3000-24...
HC/HD5000-24...
驱动器可设定为比例控制或者二点控制:比例控制时,可通过调动拨码开 关来实现多种控制信号或者驱动器运行方向。三点控制时,电源连接到24V 和“丄”端子,“丄”分别接到D和U来关闭和打开阀门。
选择三点控制以后驱动器不对端子Y的控制信号做出反应
4/9
注:LED指示灯可提供当前状态和故障指示
持续亮-正常工作
不亮-没有任何操作或无电源电压 闪烁(1Hz)- 自检中
闪烁(3Hz)-电源电压过低-不能到达末端位置-行程不对(<20s)
比例调节型驱动器
SW拨码开关
SW 拨码 | 功能 | 设定值功能描述 |
1 | 控制/阀位反馈 信号起始点设定 | ON | TP:控制/反馈信号为4~20mA或2~10VDC |
OFF | ZO:控制/反馈信号为0~20mA或0~10VDC |
2 | 控制信号 类型设定 | ON | II:电流控制信号 |
OFF | UI:电压控制信号 |
3 | 阀位反馈 信号类型设定 | ON | 10:阀位反馈信号为电流型 |
OFF | U0:阀位反馈信号为电压型 |
4 | 断信号模式设定 | ON | N:控制信号线断开时,执行器设定为最小控制信号 |
OFF | M:控制信号线断开时,执行器设定为最大控制信号 |
5 | 工作模式设定 | ON | D:控制信号增大时驱动器轴伸出运行,控制信号减小时驱动器主轴缩进运行 |
OFF | R:控制信号增大时驱动器轴缩进运行,控制信号减小时驱动器主轴伸出运行 |
6 | 模拟信号/开关 信号切换设定 | ON | FC:开关信号输入 |
OFF | PC:模拟信号设定(直流信号:O-lOv, 2-10V; 0-20MA, 4-20mA) |
7 | 灵敏度设定 | ON | HS:控制信号灵敏度W1.2% |
OFF | LS:控制信号灵敏度W2% |
8 | 执行器 行程自检设定 | ON | MS:执行器接通电源后不自动检测 |
OFF | AS:执行器接通电源后自动检测 |
注:两通阀阀杆缩进时阀门关闭

控制信号:0-10VDC;阀位反馈信号0-10VDC
断信号N模式,当电压信号断开时,相当于输入最小的控 制信号,驱动器主轴伸出
工作R模式,控制信号增大时驱动器主轴缩进运行,控制 信号减小时驱动器主轴伸出运行
1 2 3 4 5 6 7 8
控制信号:OTOVDC;阀位反馈信号0-10VDC
断信号N模式,当电压信号断开时,相当于输入最小的控 制信号,驱动器主轴缩进
工作D模式,控制信号增大时驱动器主轴伸出运行,控制 信号减小时驱动器主轴缩进运行
:msa
1 2 3 4 5 6 7 8
控制信号:4-20mA;阀位反馈信号4-20mA
断信号N模式,当电流信号断开时,相当于输入最小的控 制信号,驱动器主轴伸出
工作R模式,控制信号增大时驱动器主轴缩进运行,控制 信号减小时驱动器主轴伸出运行
:fflaaa
1 2 3 4 5 6 7 8
控制信号:4-20mA;阀位反馈信号4-20mA
断信号N模式,当电流信号断开时,相当于输入最小的控 制信号,驱动器主轴缩进
工作D模式,控制信号增大时驱动器主轴伸出运行,控制 信号减小时驱动器主轴缩进运
流量特性
等线性流量特性
控雨信号0 (2) ~10VDC,0(4广20mA,与流量的关系如下图所示:
安装方向图
7/9
EEggr—
60mm
介质为冷/热水时 不能向下安装
介质为蒸汽时 可以任意角度安装



安装示意图
先取下滑块,把驱动器夹子松开,做好装配准备
装配完成
将滑块装入驱动器凹槽内,用两个螺钉锁紧
使驱动器主轴与阀杆同心,并且端面重合,将驱动器 置于阀体凸台上,锁紫夹子上的两个螺钉
技术数据
电气参数
电机
工作电压
HC1800-24.../HC3000-24.../
HC5000-24...
H D1800-24. ../HD3000-24.../
HD5000-24...
永磁同步电机
24VAC±15%
24VAC±15%
8/9
频率
HD1800/3000/5000...
HC1800/3000/5000...
阻抗:(仅比例调节型) 电压输入阻抗 电流输入阻抗
负载要求(仅比例调节型) 电压输出负载要求 电流输出负载要求
www. quanrunze. com
50Hz或60Hz可选
10VA
12VA
>100K
<0.167K
>1K <0.K
01.06.2015
功能参数
上下极限死区范围 高低灵敏度 | W2% W1.5%, W2% |
| 控制信号类型 |
|
| HC1800.../HC3000.../HC5000... HD1800.../HD3000.../HD5000... | 比例调节型 三位浮点型 |
| 控制信号 |
|
| HC1800.../HC3000.../HC5000... HD1800.../HD3000.../HD5000... | 0 (2) -10V,0(4)-20mA 24VAC |
| 阀位反馈信号 |
|
| HC1800.../HC3000.../HC5000... HD1800.../HD3000.../HD5000... | 0 (2) -10V,0⑷・20mA 无 |
环境参数 | 机壳防护等级 | IP54 |
| 介质允许最大温度 | ・25~+130°C (水阀) /2〜+180°C (蒸汽阀) |
备注:
1. 阀内介质温度如在2~+220。(高温蒸汽阀),2~+450笆(超高温蒸汽阀)范围内,驱动器需选配 高支架功能,订货时提前说明
2. 阀内介质温度低于0笆时,如:制冷剂(R12. R22.R134a. R202),乙二醇等,应在阀杆部分加电加热套 防止阀杆与阀体连接部分结霜,结冰。
-10~+60°C三位浮点型
-10~+50°C比例调节型
W95%RH
-30~+65°C
W95%RH
储存
环境温度 环境湿度
材质 | 上盖材料 支架材料 |
尺寸和重量 | 产品尺寸 重量 |
9/9 |
|
压铸铝
压铸铝(表面经防锈处理)
见尺寸图
5.5Kg
