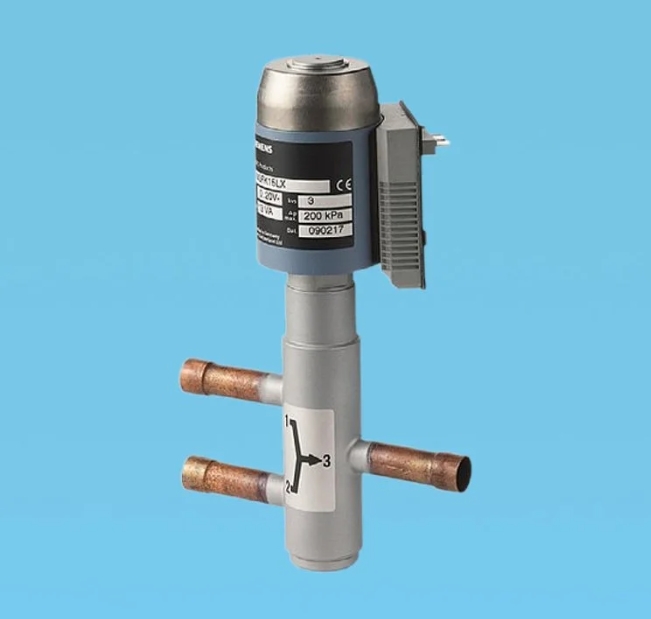

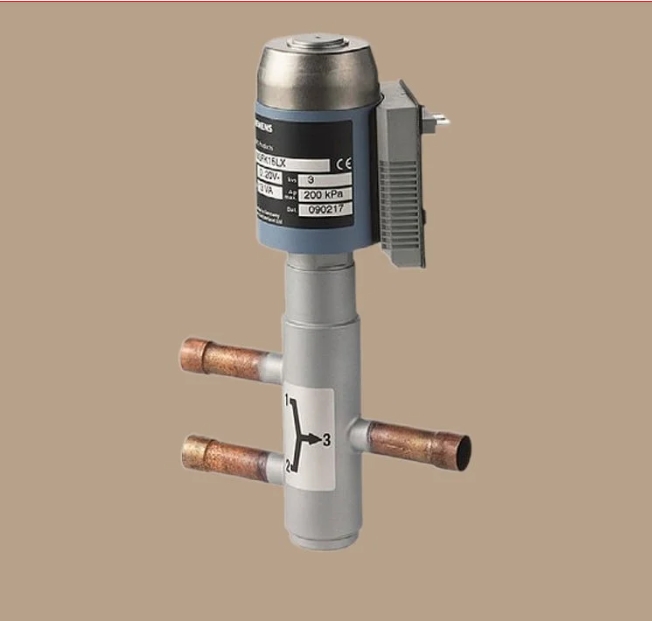

西门子三通电磁阀M3FB15LX06/A西门子电动调节阀 三通电磁阀
M3FK…LX…M3FB15LX06/A
混合或直通阀，磁驱动器，用于调制
容量控制冷凝器。
•定位时间短（约1秒）
•高分辨率
•高量程比
•密封
•通用电气接口•无摩擦
•端口1 - >3闭合时断电
•坚固，免维护
该M3FK.. LX..混合或与永磁操动机构的直通阀可用于
用于调节冷凝器的容量控制。它们可以用于液体或气体
控制。
适于安全的制冷剂如R22，R134A，R404A，R407C，R507等。
西门子电磁阀M3FB15LX06/A西门子电动调节阀 三通电磁阀
液体气体：
型号 DN KVS SNA PMED
M3FK15LX06 15 0.6 13 3
M3FK15LX15 15 1.5 13 3
M3FK15LX 15 3.0 13 3
M3FK20LX 20 5.0 16 4
M3FK25LX 25 8.0 16 4
M3FK32LX 32 12.0 20 5
M3FK40LX 40 20.0 40 10
M3FK50LX 50 30.0 40 10
阀门两端的控制路径Δpmax值=较为优良大允许压差1→3有效的
整个动作范围
SNA=额定视在功率变压器的选择
PMED=典型功耗
KVS=额定流量的冷水通过阀门全开时（H100）通过压差率
100千帕（1巴），符合VDI2173
参考型号工作电压控制信号工作范围数据表
ZM101/ A AC24 V DC0...10 V DC4...8 V
ZM121/ A AC24 V DC4... 20 mA的直流8...16毫安
ZM111 DC 0...20 V直流小灵通10...15 V小灵通N4591
配件/
ZM..端子外壳
对于ZM101/ A和ZM121/ A型也是DC 0 ...20 V小灵通定位信号有可能不
工作电压。
该M3FK.. LX..阀和ZM..或ZM../终端的住房必须订购
分开。
订货时，请注明数量，产品说明和型号。
阀门和终端外壳是分开包装。
该压力范围内的电枢或磁场铁心被设计成一个浮动部件
系统，从而无需外置轴封是必需的。常见的泄漏损耗
因而避免了可移动部件。该阀的横截面可以很容易地流是否
阀门*或仅部分地打开。这减少压力损失，并确保安静
操作。
该阀配有扩展的女焊锡工会，使管道连接方便。
所述控制信号被转换成在ZM .. / A端子壳体成相切出信号，
它产生在线圈中产生磁场。这将导致*的运动部件，该
电枢，改变按照相互作用力（磁力其位置
场，反弹簧，液压系统等）。电枢快速响应的任何变动
信号，直接传送相应的运动，以控制盘，使
在负载快速变化进行快速，准确地纠正。
反弹簧力自动关闭阀（控制路径端口1 - > 3）
如果电源被切断或失败。
正确的阀门尺寸（以确保Δpv100across*足够大的压力降
开阀）的关键是一制冷装置的正确操作。所有的组件
必须协调，这只能通过在制冷专家得到保证。
第5页，并显示在推荐压降的应用实例
每个案件。
压差ΔpV100=0.5巴横跨全开阀。标称容量Q0
在千瓦的蒸发温度toof5℃，并在液体温度TFL
30℃。
