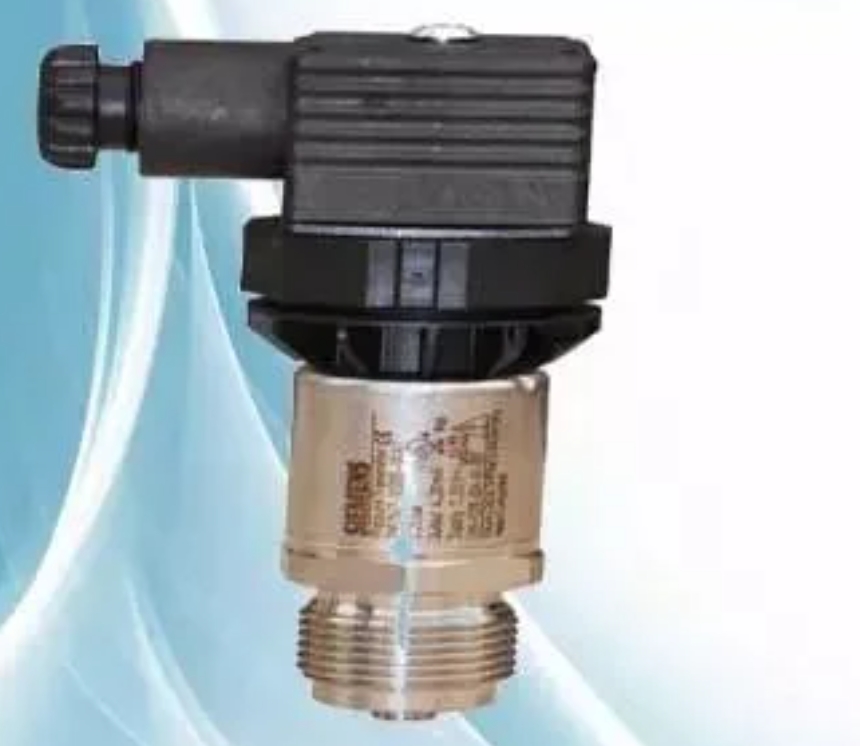

西门子液位变送器7MF1572

产品详情

概述
SITRANS P 压力变送器， MPS 系列 ( 投入式传感器)。

SITRANS P 压力变送器， MPS 系列，是潜水式传感器用于液体静压液位测量。
MPS 系列的压力变送器提供各种量程，带有防爆选项。接线盒与电缆吊架也可作为简单安装的附件。
◆ 优点
• 紧凑型设计
• 安装简单
• 很小的测量误差 (0.3 %)
• 防护等级 IP 68
◆ 应用
SITRANS P 压力变送器，MPS 系列，主要用于以下工业：
• 石油和煤气工业
• 造船
• 供水

◆ 设计

SITRANS P MPS 系列变送器有一个带不锈钢膜片的压阻式传感器。
变送器装有一块电子部件板，与传感器一起安装在一个不锈钢外壳内。电缆有一根加固挠性绳和通风管。
带有一个防护盖保护膜片不受外部影响。
传感器，电子部件板和电缆都封装在一个公用的小尺寸外壳内。传感器在很大的温度范围内进行温度补偿。
◆ 功能

SITRANS P MPS 系列压力变送器，用来测量水井、储油罐、隧道、堤坝等的液位。
SITRANS P 压力变送器，MPS 系列，运行方式和接线图。
正比于流体液位的静压力作用于传感器一侧的膜片上，这个压力以大气压作参照。应用连接电缆中的通气管完成压力补偿。
由液位产生的液体静压作用在传感器膜片上，并将压力传输到传感器中的压阻电桥。
传感器的输出电压施加到电子部件上，转换成 4 至 20 mA 的输出电流。
7MF1572 变送器的电缆必须与电源接线盒相连。接线盒必须安装在测量点附近。
如果介质不是水，请核实变送器材质的防腐性。
◆ 集成

接线盒 7MF1572-8AA，打开。

测量点安装。

0 ... 20 mH2O 25 m u		5G 5K 5 L 5M 5N 5 P 9A	H . . + Y 01 H5 A H5 B H5 C H5 D H5 E H5 F H5 G H5 H H5 J H5 K H5 L H5 M H5 N H5 P H5 Q H5 R H5 S H5 T H5 U H5 V H5 W H5 X H6 A H6 B H6 C H6 D H6 E H6 F H6 G H6 H H6 J H2 K H6 L H6 M H6 N H6 P H6 Q
0 ... 6 ftH2O 32 ft 0 ... 12 ftH2O 32 ft 0 ... 18 ftH2O 82 ft 0 ... 30 ftH2O 82 ft 0 ... 60 ftH2O 82 ft 特殊测量范围 / 特殊测量范围
请在订货号上加“-Z”并注明订货代码注意 : 特殊订货时 Y01 测量范围的描述是
必须的。
3 m 5 m 7 m 10 m 15 m
20 m 25 m 30 m 40 m 50 m
60 m 70 m
80 m 90 m 100 m
125 m 150 m 175 m 200 m 225 m
250 m
275 m 300 m 350 m 400 m
450 m 500 m 550 m 600 m 650 m
700 m 750 m 800 m 850 m
900 m
950 m 1000 m
防爆
• 无	u	1
• 按 (Ex II 1 G EEx ia IIC T4)	u	2
• 符合 WRAS 和 ACS 饮用水要求		6
其它设计		订货代码
制造商的试验合格证( 校验证书 ), 符合 IEC 60770-2, 请在订货号上加“Z”并指明订		C11
货代码。
设定量程文字说明： Y01: ... 到 ... mH20 或者 ... 到 ... ftH20		Y01
接线盒用来连接变送器电缆。只适用补订。电缆吊架用于压力变送器的安装。只适用补订。		订货代码 7MF1572-8AA 7MF1572-8AB
u 可以库存交货
